CorelDraw: Konturstärke innen verlaufend

[109]

Hallo,



in Illustrator kann ich eine Kontur auf, außen oder innen verlaufend auf einen Pfad anwenden.

Gibt es diese Möglicgkeit auch in CorelDraw?



TIA

[Gast bertel]

https://www.coreldraw.com/de/pages/items/17700691.html

[109]

Jein, das Konturfenster ist bekannt. Und wenn ich mich recht entsinne, taucht das gleiche Problem auf. Checke das aber heute Abend nochmals.
Ich brauche ein Objekt bei dem die Kontur nicht nach außen über den Pfad ragt. Beispiel Illustrator:

[Gast bertel]

Ich kenne das aktuelle Corel nicht, aber wenn ich mir die 3 Optionen "Außen", "Zur Mitte" und "Innen" anschaue, wäre doch die Konturart  "Innenkontur" mit Konturabstand 0 mm diejenige, die du brauchst?

[catfonts]

ich nutze ja Corel seit der Version 1.2, aber solch eine Funktion ist mir da nie begegnet, die Contur-Strechstäke findeich nur entsprechend  109s linken Bildes. Mein Workaround währe hier:

1. Konturbreite doppelt so breit wählen.

2 Kontour in Objekt umwandeln.

3. Schnittmenge aus der ursprünglichen Figur und dem Kontour-Objekt bilden.

4. das Kontour-Objekt löschen.

[Gast bertel]

vor 33 Minuten schrieb catfonts:

aber solch eine Funktion ist mir da nie begegnet

Das heißt, die Funktionen aus der CorelDraw-Hilfe (mein link oben) existieren gar nicht?

[109]

Hallo,

Ziel: Objekt wird auf Papier gedruckt, dieses auf das Werkstück. Flächig gedrucktes Objekt wellt und verzerrt das Papier. Deswegen nur eine Kontur drucken.

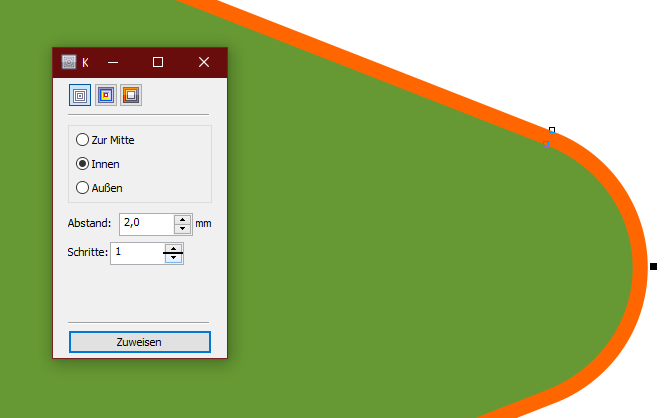

Man muss einen kleinen Umweg gehen. Original-Objekt ist orange, abgeleitetes Objekt grün:

Fenster -> Andockfenster -> Kontur: Innen

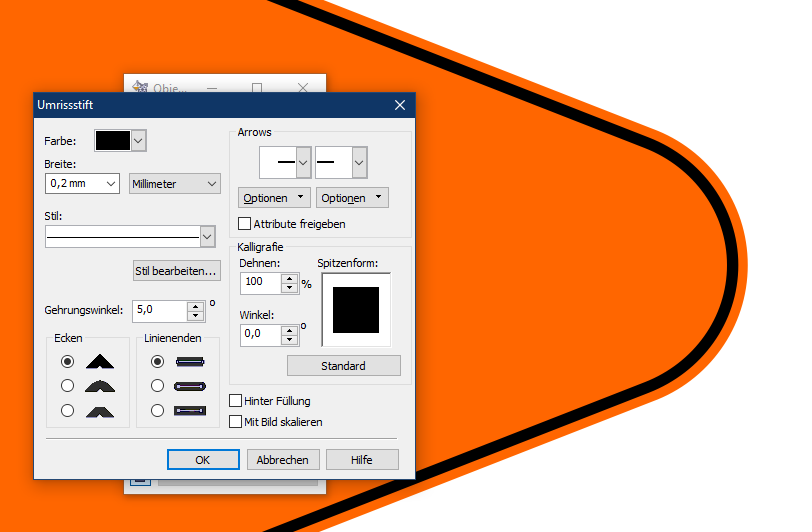

Dann dem grünen Objekt die Füllung nehmen und eine Kontur geben damit das Außenmaß stimmt:
